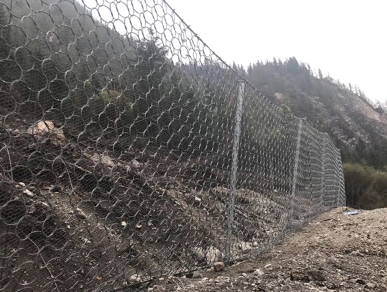

被動防護網裝置工序與辦法

　　1按規劃并結合現場實際地勢對基座、錨桿孔方位進行測量定位和標示

　　(1)體系走向線應盡可能為水平直線,必須避開較大的地勢崎嶇或在必要時進行平坦處理(填平凹坑、整平凸起體或沿等高線放線)。當體系走向不是直線時,應依據其走向改變狀況規劃添加拉錨繩,或許添加或調整支撐繩分段甚至另起一道獨立體系;當相鄰基座高差超越1.5m時,應依據其走向改變恰當規劃添加柔性網的使用量或?qū)W(wǎng)片幾許形狀提出特別要求(規范形狀為矩形)

　　(2)柱間距規范值為10m,必要時可以在8m-12m范圍內進行調,他直扇保系殼向總長度和各分段長度誤差不超越士0.2m,

　　(3)鋼絲繩錯桿的方位由其與相鄰基座間的順坡間隔斷定,該間隔規范值首要取決于體系高度,必要時允許有±0.5m的調整量,但規范方位坐落下坡側或走向線上的所有錯桿均不得坐落上坡側

　　2按規劃鉆鑿孔徑不小于中45的錨桿孔(一般在巖石地基時選用)或開挖基坑(一般在土質或強破碎地基時選用,對覆蓋層**的當?shù)?當開挖至基巖而沒有達到規劃深度時,則可在基坑內的錨孔方位處鉆鑿錨桿孔,待錨桿刺進基巖并灌漿后澆筑上部根底)

　　3錨桿孔內刺進描桿并灌注標號不低于M20的水泥砂漿(選用P.O42.5水泥時主張合作比為水：泥砂：水=1:1.35:0.45)或水灰比0.45-0.5的純水泥漿,或許基坑內預埋桿井澆筑標號不低于C20的根底砼(亦可在澆筑根底砼后鉆孔裝置錨桿)在進行張拉、緊國等工序前,或注漿體養護不得少于三天

　　4基座裝置:將基座秦入地腳螺栓并擰緊螺母(留意基座與鋼柱的銜接端坐落上坡側

　　5下支撐繩及其緩沖繩裝置

　　(1)在每一分段內,將每組兩根的E3、E4消能繩各一組的無雞心環銜接環套端用一個1卸扣合并銜接到端柱外內側或支撐繩分段外上坡側的錯桿B上,另一端待與支撐繩兩頭連

　　(2)將兩根下支撐繩(一端為銜接環套,一端為繩頭;留意環套端應坐落E4消能繩地點端)置入基座繩措內,刺進限位銷管并用開口銷確定

　　(3)將支撐繩銜接環套端用一個1”卸扣合并銜接該方位處消能繩的兩個銜接環套;

　　(4)將支撐繩繩頭端分別穿過該方位處消能繩的兩個銜接環套(嵌有雞心環)張緊下支撐繩并用繩夾緊固(本規劃中繩夾緊固的鋼絲繩端部緊固繩夾數量均至少為4個,繩夾同距宜為鋼絲繩直徑的6-7倍,其U形桿應坐落繩頭一側

　　(5)將長約5.6m的緩沖繩(僅分段鋼柱處的上支撐繩上裝置長約9.6m的特別緩沖繩)置于基座下側隈位板下并用限位螺栓確定(螺母坐落限位板底面),手動張緊后分別用一個繩夾和7/8”卸扣裝置到基座兩邊的支撐繩上(卸扣銜接到雙支撐繩上,且端柱外側無需卸扣銜接;卸扣宜在裝置環形網后裝置)其間繩夾的U形桿應坐落緩沖繩一側,其擰緊扭矩為25m(至U形桿側鋼絲繩開始明顯壓入變形即可,后同)

　　6鋼柱及拉錨繩、防傾倒繩、邊垂繩裝置

　　(1)將鋼柱順坡向上放置并使柱腳坐落基座上(防傾倒繩銜接耳板必須朝上,以保證鋼柱就位后該耳板朝向下坡側),對準鉸接孔,刺進鉸接銷管并用開口銷確定

　　(2)按每?jī)筛唤M將上拉錨繩(偏轉處有添加的上拉錨繩時為三根)的掛環掛到柱頂下披側的兩個掛座管之間,然后將上拉錨繩的繩頭端穿過對應的錯桿環套;

　　(3)將側拉錨繩掛環掛到端部銅柱頂上下坡側的四個掛座管之間,另一端銜接到端柱外的下坡側錨桿C上

　　(4)將支撐繩分段處、體系朝上坡側偏轉處的中問加固拉錨繩或下拉錨繩掛環掛到地點柱頂面下坡側的掛座管或U形座上,繩頭端穿過對應的錨桿環套

　　(5)已掛入拉錨繩的各掛座處刺進銷桿(銷桿為帶單或雙螺母的蝶栓,留意端柱處銷桿略粗),除中間加固拉錨繩和下拉錨繩處用兩個蝶母稍作確定外(之后需解開確定置入上支撐繩再最后確定),其余待緩沖繩就位后再用螺母確定;

　　(6)緩慢立起鋼柱,經過拉錨繩的收放來按規劃初步調整好鋼柱的方位,之后用兩個繩夾將拉錨繩與鋼絲繩錨桿暫時銜接(裝置上支撐繩后可能需求再次經過拉錨繩來最終調整鋼柱的方位,宜在之后裝置全部繩夾并緊固)

　　(7)需設置防傾倒繩處(設置原則見裝置規范圖),用5/8”卸扣和繩夾在鋼柱下部的耳板與基座下坡側U形座上的銜接孔間裝置防傾倒繩

　　(8)將邊垂繩的繩頭端自外側向內側從端部鋼柱柱頂上坡側兩根掛座管間穿過(與上拉錨繩交叉處應從其掛環內穿過)向下繞至基座處從其繩槽穿過,使兩頭在端部鋼柱外側即側拉錨繩一側交匯,手動張緊后用繩夾緊固銜接

　　7上支撐繩及其緩沖繩裝置

　　8環形網的裝置

　　(1)為便于后續裝置作業,主張?jiān)谙噜忎撝g的恰當高度處張拉固定一根暫時行走通道繩

　　(2)環形網的起吊就位辦法宜依據現場施工場地、機具(起吊滑輪組、鋼絲繩、粗麻繩、葫蘆、梯子等)、人力條件以及經驗和習氣而定

　　(3)銜接

　　將端部網片外側邊緣網環各用一個5/8”卸扣銜接到邊垂繩上(留意最頂上一個網環可銜接到限位銷桿上)網片間銜接處,每個邊緣列網環各用兩個1/2”卸扣銜接到鄰近網片邊緣列的兩個相鄰網環上(有一組對角頂?shù)拙W(wǎng)環僅為一個),用卸扣將全部上下邊緣網環銜接到上下支撐繩或其緩沖繩上

　　9格柵裝置

　　格柵鋪掛在環形網的上坡側,應疊蓋環形網上沿并折到網的下坡側約15cm,用扎絲固定到網上;格柵底部應沿斜坡向上敷設0.5m左右,并宜用一些石塊將格柵底部壓住;相鄰格柵間疊蓋約10cm;用扎絲將格柵固定到環形網上,每平方米固定至少4處。
